Durchführungstüllen U-Form, oval (Langloch)
Durchführungstüllen DU
Die U-förmigen Kabeldurchfürungstüllen werden in einen passenden Blechausbruch eingeschoben. Fast alle Arikel dieser Gruppe können wir aufklappbar, für konfektionierte Kabel, anbieten.
Um ein Produkt anzufragen, klicken Sie bitte auf die entsprechende Artikelnummer in der Tabelle.
Bilder siehe unterhalb der Tabelle.
Farbe weiß oder hellgrau (RAL 7035) auf Anfrage!

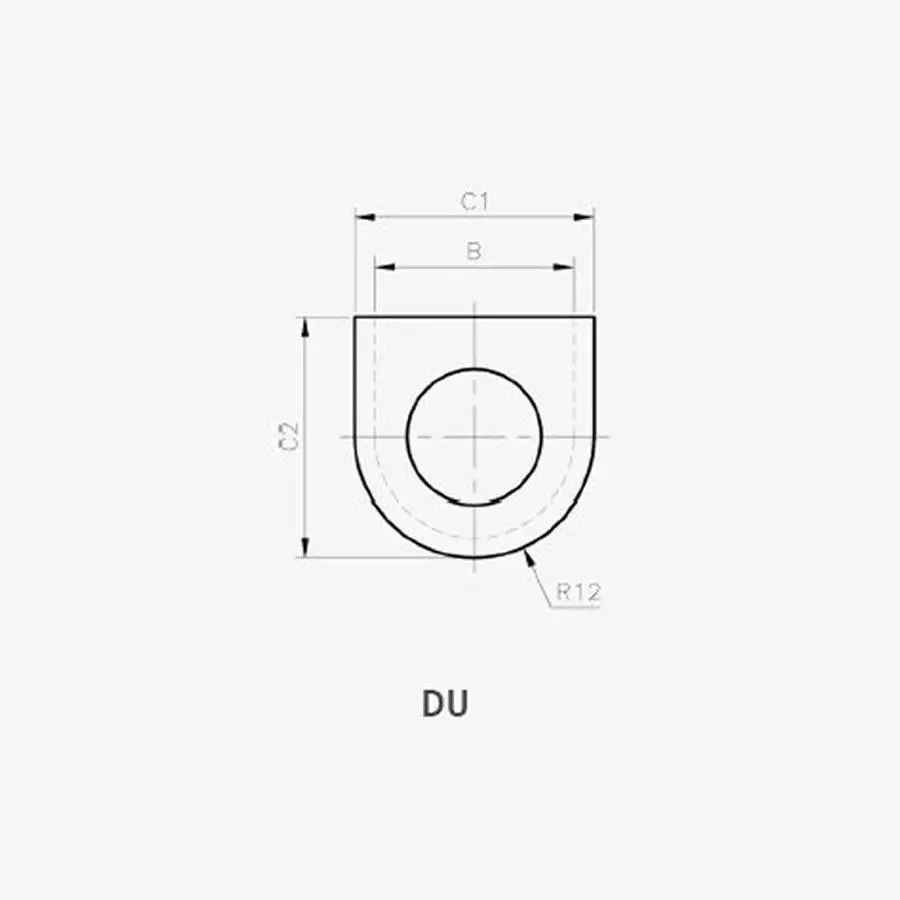

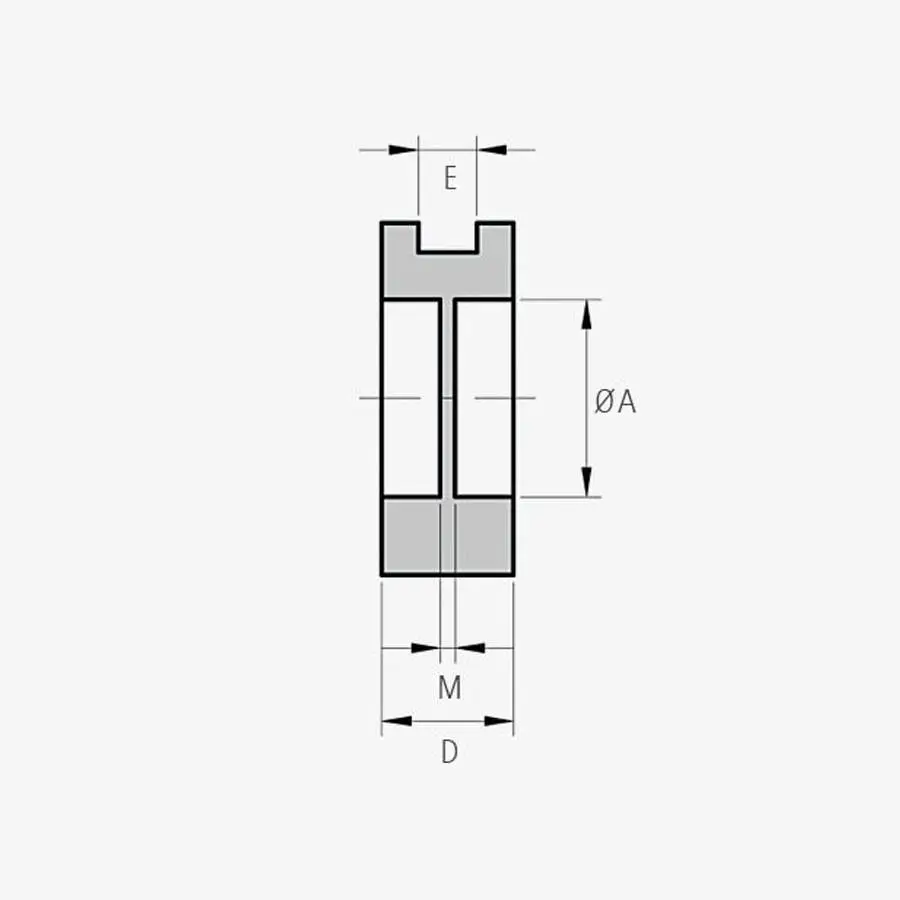

| Typ | Art.-Nr. | ØA mm | ØB mm | ØC1 mm | ØC2 mm | D mm | E mm | M mm | VE Stück |
|---|---|---|---|---|---|---|---|---|---|
| DU-PVC 747 | 55-211 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 100 |
| DU-PVC 1475 | 55-212 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 100 |
| DU-TPE 747 | 55-220 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 4.0 | 1.0 | 100 |
| DU-TPE 1475 | 55-221 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 100 |
| DU-EPDM 1475 | 55-217 | 13.5 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 100 |
| DU-EPDM 1602 | 55-229 | 16.0 | 20.0 | 24.0 | 24.0 | 9.0 | 2.0 | 1.0 | 100 |
| DU-PVC 1461 | 55-215 | 5.0 | 7.5 | 12.0 | 9.5 | 4.0 | 1.0 | 100 | |
| DU-TPE 1461 | 55-222 | 5.0 | 7.5 | 12.0 | 9.5 | 4.0 | 1.0 | 100 | |
| DU-EPDM 0503 | 55-232 | 5.0 | 10.0 | 12.0 | 13.0 | 5.0 | 3.0 | 100 | |
| DU-TPE 985 | 55-226 | 5.0 | 15.0 | 20.0 | 21.5 | 7.4 | 2.0 | 100 | |
| DU-CR 010 | 55-227 | 9.0 | 16.0 | 20.0 | 20.0 | 6.5 | 3.5 | 100 | |
| DU-TPE 032 | 55-224 | 10.0 | 15.0 | 19.0 | 21.0 | 7.2 | 2.0 | 100 | |
| DU-CR 746 | 55-228 | 11.0 | 16.0 | 20.0 | 20.0 | 6.5 | 3.5 | 100 |

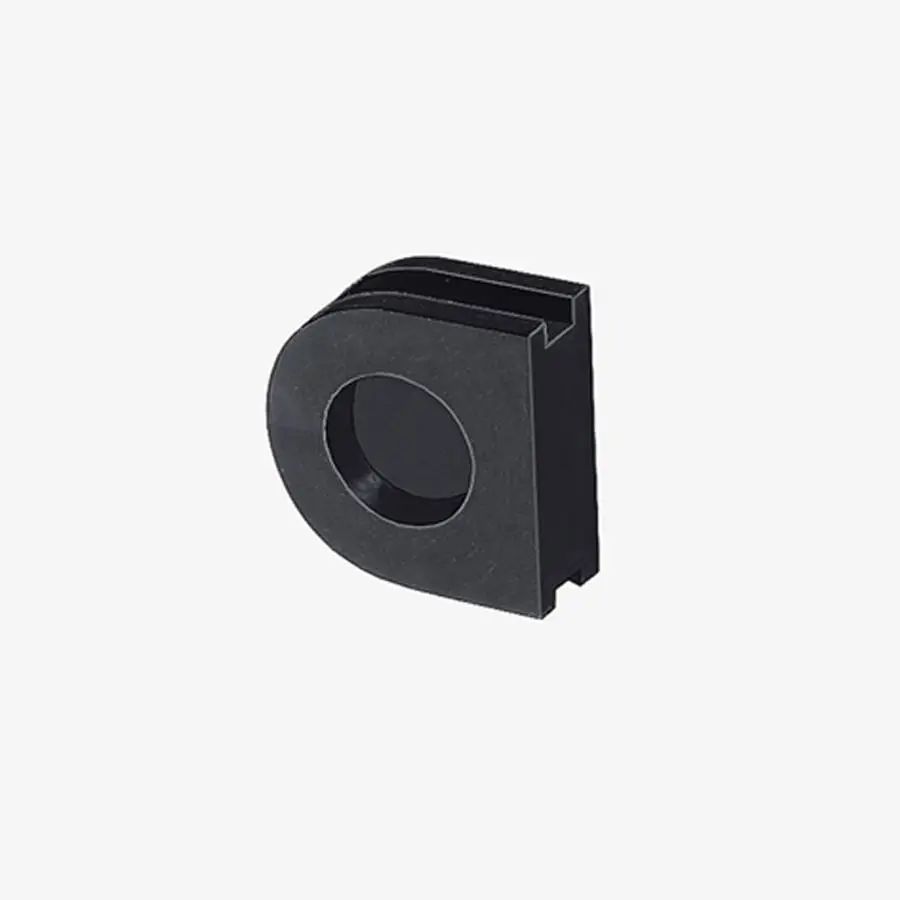

DU 747, 1475, 1602 (TPE, PVC, EPDM)
DU 747, 1475, 1602 (TPE, PVC, EPDM)
DU 747, 1475, 1602 (TPE, PVC, EPDM)
DU-TPE 1461, DU-PVC 1461
DU-TPE 1461, DU-PVC 1461
DU-TPE 985
DU-TPE 985
DU-CR 010
DU-CR 010
DU-CR 746
DU-CR 746
DU-TPE 032
