Elektro Crimper EC 65 + PC 65

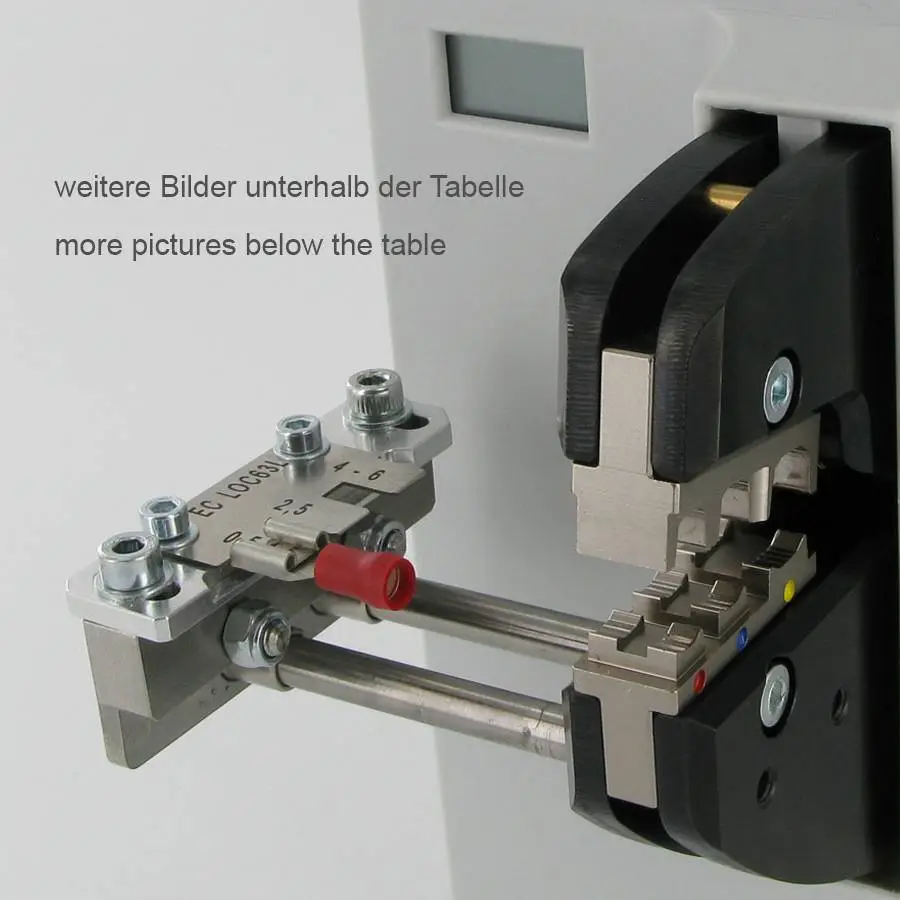

Locator für EC 65
Praktische Positionierhilfen für eine fehlerfreie Verarbeitung mit dem Elektro-Crimper EC 65
Crimpkontakte sind oft schwierig zu verarbeiten. Beim Einlegen des Kontaktes ist auf die richtige Positionierung zu achten.
Auch während des Crimpvorganges muss der Kontakt gehalten werden, da es sonst zu Fehlcrimpungen kommt. Mit der Positionierhilfe reduzieren Sie die Fehlerquote auf Null. Der Kontakt ist immer in der richtigen Position und das Einführen des Kabels wird vereinfacht.
Um ein Produkt anzufragen, klicken Sie bitte auf die entsprechende Artikelnummer in der Tabelle.
Sie finden kein passendes Locator? Auf Wunsch bieten wir Sonder-Positionierhilfen für Ihre Kontakte an.
| Typ | Art.-Nr. | Kontakt | Stecklänge Aufbau | für Gesenke | VE Stück |
|---|---|---|---|---|---|
| EC LOC03 | 88-742 | Flachsteckhülsen / Female Disconnects 2,8 x 0,8 | 5,0mm | EC R0115, EC R0115E, EC R0560 | 1 |
| EC LOC04 | 88-743 | Flachsteckhülsen / Female Disconnects 2,8 x 0,8 | 6,0mm | EC R0115, EC R0115E, EC R0560 | 1 |
| EC LOC02 | 88-741 | Flachsteckhülsen / Female Disconnects 4,8 x 0,8 | - | EC R0115, EC R0115E, EC R0560 | 1 |
| EC LOC01 | 88-740 | Flachsteckhülsen / Female Disconnects 6,3 x 0,8 | - | EC R0560 | 1 |
| EC LOC05 | 88-744 | Flachstecker / Male Disconnects 6,3 x 0,8 | 8,0mm | EC R0560 | 1 |
| EC LOC06 | 88-745 | Flachstecker / Male Disconnects 6,3 x 0,8 | 16,0mm | EC R0560 | 1 |
| EC LOC63AL | 88-758 | Winkelflachsteckh. / Flag Female Disconnects | - | EC R0508A, EC R1025A | 1 |
| EC LOC28R | 88-749 | Isol. Flachsteckh. / Insul. Disconnects 2,8 x 0,8 | rechts / right | EC I0560, EC I0560AS, EC I0560TC | 1 |
| EC LOC48L | 88-750 | Isol. Flachsteckh. / Insul. Disconnects 4,8 x 0,8 | links / left | EC I0560, EC I0560AS, EC I0560TC | 1 |
| EC LOC48R | 88-751 | Isol. Flachsteckh. / Insul. Disconnects 4,8 x 0,8 | rechts / right | EC I0560, EC I0560AS, EC I0560TC | 1 |
| EC LOC63L | 88-753 | Isol. Flachsteckh. / Insul. Disconnects 6,3 x 0,8 | links / left | EC I0560, EC I0560AS, EC I0560TC | 1 |
| EC LOC63R | 88-752 | Isol. Flachsteckh. / Insul. Disconnects 6,3 x 0,8 | rechts / right | EC I0560, EC I0560AS, EC I0560TC | 1 |
| EC LOC63FL | 88-756 | Isol. Winkelflachsteckh. / Insul. Flag Disconnects 6,3 | - | EC I1525F, EC I1525FUF | 1 |
| EC LOC20L | 88-747 | Isolierte Kabelschuhe / Insulated Cable Lugs | links / left | EC I0560ASL | 1 |
| EC LOC20R | 88-746 | Isolierte Kabelschuhe / Insulated Cable Lugs | links / left | EC I0560AS | 1 |
| EC LOC100L | 88-755 | Isolierte Kabelschuhe / Insulated Cable Lugs | links / left | EC I0560, EC I0560AS, EC I0560TC | 1 |
| EC LOC100R | 88-754 | Isolierte Kabelschuhe / Insulated Cable Lugs | rechts / right | EC I0560, EC I0560AS, EC I0560TC | 1 |
| EC LOC100LL | 88-757 | Isolierte Kabelschuhe / Insulated Cable Lugs | links / left | EC I0560, EC I0560AS | 1 |
| EC LOC100RL | 88-759 | Isolierte Kabelschuhe / Insulated Cable Lugs | rechts / right | EC I0560, EC I0560AS | 1 |
| EC LOC07 | 88-749-S1 | Solar Kontakte / Terminals MC4 und MC4-Evo 2 Multi | - | EC R2560MC4 | 1 |
| EC STOPJ | 88-749-S2 | Isolierte Kabelschuhe / Insulated Cable Lugs | - | EC I0560J | 1 |
| EC LOC HAN C/D | 88-749-S3 | Harting Kontakt / Harting Terminal C + D | - | EC D0160HAN | 1 |
| EC LOC HAN E | 88-749-S4 | Harting Kontakt / Harting Terminal E | - | EC D0160HAN | 1 |
Type: EC LOC03
Art.: 88-742
Art.: 88-742
Type: EC LOC04
Art.: 88-743
Art.: 88-743
Type: EC LOC02
Art.: 88-741
Art.: 88-741
Type: EC LOC01
Art.: 88-740
Art.: 88-740
Type: EC LOC05
Art.: 88-744
Art.: 88-744
Type: EC LOC06
Art.: 88-745
Art.: 88-745
Type: EC LOC28L
Art.: 88-748
Art.: 88-748
Type: EC LOC28R
Art.: 88-749
Art.: 88-749
Type: EC LOC48L
Art.: 88-750
Art.: 88-750
Type: EC LOC48R
Art.: 88-751
Art.: 88-751
Type: EC LOC63L
Art.: 88-753
Art.: 88-753
Type: EC LOC63L
Art.: 88-753
Art.: 88-753
Type: EC LOC63L
Art.: 88-753
Art.: 88-753
Type: EC LOC63R
Art.: 88-752
Art.: 88-752
Type: EC LOC63R
Art.: 88-752
Art.: 88-752
Type: EC LOC63R
Art.: 88-752
Art.: 88-752
Type: EC LOC20L
Art.: 88-747
Art.: 88-747
Type: EC LOC20L
Art.: 88-747
Art.: 88-747
Type: EC LOC20R
Art.: 88-746
Art.: 88-746
Type: EC LOC20R
Art.: 88-746
Art.: 88-746
Type: EC LOC100L
Art.: 88-755
Art.: 88-755
Type: EC LOC100L
Art.: 88-755
Art.: 88-755
Type: EC LOC100L
Art.: 88-755
Art.: 88-755
Type: EC LOC100L
Art.: 88-755
Art.: 88-755
Type: EC LOC100R
Art.: 88-754
Art.: 88-754
Type: EC LOC100R
Art.: 88-754
Art.: 88-754
Type: EC LOC100R
Art.: 88-754
Art.: 88-754
Type: EC LOC100R
Art.: 88-754
Art.: 88-754
Type: EC LOC100LL
Art.: 88-757
Art.: 88-757
Type: EC LOC100LL
Art.: 88-757
Art.: 88-757
Type: EC LOC100LL
Art.: 88-757
Art.: 88-757
Type: EC LOC100RL
Art.: 88-759
Art.: 88-759
Type: EC LOC100RL
Art.: 88-759
Art.: 88-759
Type: EC LOC100RL
Art.: 88-759
Art.: 88-759
